ال اس اف

تاسیسات ال اس اف

عناوین

تاسیسات ال اس اف موضوع جدید مقاله ما در سازه گستران فراگیر است. از آنجایی که استفاده از سازه های ال اس اف در ساخت و ساز در کشور ما روشی جدید محسوب می شود سوالات زیادی برای خریداران و طرفداران این روش ساخت و ساز وجود دارد که یکی از این سوالات تاسیسات ال اس اف است.

ما در سازه گستران فراگیر قصد داریم به این سوال پاسخ دهیم با ما همراه باشید.

مشخصات فنی سازه های ال اس اف

  • طرح و اجرای ساختمان با روش قاب‌های سبک فولادی ال اس اف بر اساس استاندارد انیستیتو آهن و فولاد آمریکا انجام می‌گیرد و مقاطع به صورت سرد فرم داده می‌شوند.
    ساخت این نوع سازه‌ها با یک برنامه‌ریزی حساب شده بسیار بالا است.
  • ورق‌های نبرد سرد را به وسیله گالوانیزه نمودند زنگ زدگی محافظت می‌نمایند کم اهمیت از رنگ نیز استفاده می‌شود سوالات این نوع سازه به وسیله پیچ خودکار و با جوش قابل اجرا می‌باشد.
  • طراحی پی در این نوع سازه به علت سبکی ساختمان در مقابل Uplift بایستی کنترل شود و عملیات پیسازی بسیار ساده‌تر و کم حجم‌تر از پیسازی ساختمان‌های سنتی می‌باشد.
  • در مناطق زلزله خیز استفاده از این روش از اهمیت ویژه‌ای برخوردار است زیرا وزن مرده ساختمان کمتر از ۰/۱ نیروی وارده در مقایسه با ساختمان سنتی بوده و با توجه به قابلیت جذب بهتر انرژی به وسیله سازه خطر تخریب به خصوص ریزش ناگهانی وجود ندارد.
  • ضخامت سازه باربر 6/4 – 0/85
    ضخامت سازه غیر باربر 0/4 – 0/85
    جنس ورق گالوانیزه پوشش 180 میکرون به بالا
    اتصالات پیچ خودکار – جوش
    شکل مقاطع zو c وU و مقاطع ترکیبی

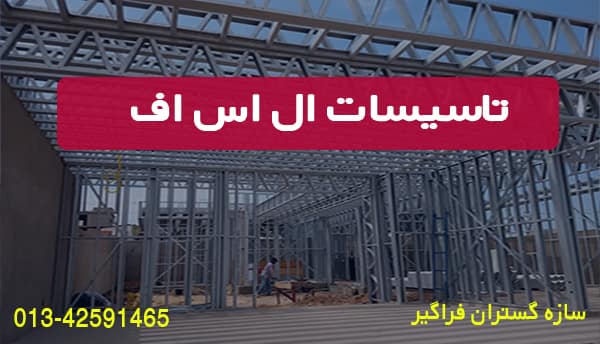

تاسیسات ال اس اف



تاسیسات در ال اس اف

در ساختمان سازی های سنتی تاسیسات شامل کابل کشی و لوله کشی از روی کار انجام می‌ شده است.

لوله‌ های روکار مزایای خوبی دارند، اما باعث مشکلاتی در دکوراسیون منزل نیز می‌شوند، مزیت لوله‌های روکار تعمیر سریع آنها می‌ باشد.

اگر بخشی از لوله آب، فاضلاب یا گاز در ساختمان‌ هایی که دارای لوله کشی روکار هستند دچار ترکیدگی شود همان قسمت را می توان تعمیر نمود. تاسیسات ال اس اف در ساختمان های ال اس اف درون دیوارهای فولادی وجود دارد به نحوی که به راحتی و با سوراخ کاری‌های لازم در دیوارهای فولادی را درون آنها جای داد شاید مشکل به نظر برسد، اما از آنجایی که سازه‌های ال اس اف دارای اتصالات پیچ و مهره می باشند، به راحتی می‌توان از دیوار را جدا کرده و لوله یا کابل معیوب را تعویض نمود. پس قرار دادن تاسیسات در سازه‌های ال اس اف دارای مشکلات کمی می‌باشد.

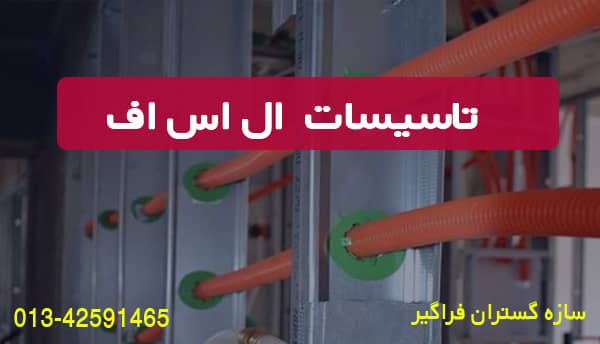

کابل کشی برق و تلفن

دیواره‌های ال اس اف دارای پهنای مناسبی جهت عبور دادن کابل‌های برق می‌باشند. لازم به ذکر است که به صورت پیش فرض در این دیواره‌ها مکانی برای عبور کابل‌های برق و تلفن وجود دارد از آنجایی که این سازه‌ها در نوسازی مدارس هتل‌ ها و خوابگاه‌ها مورد استفاده قرار می‌گیرند امکان قرار دادن کابل‌های برق و تلفن زیادی  در دیواره‌ ها وجود دارد. تمامی استاندارد های تاسیساتی در سازه‌های ال اس اف نیز موجود می باشند.

لوله کشی گاز

در تاسیسات ال اس اف، از آنجایی که گاز در حالت عادی سرد است و نیاز به گرم شدن دارد بالایی ساختمان نسبت به پایین آن گرمتر می‌باشد پس لوله کشی گاز را در بالای ساختمان انجام می‌دهند بالای ساختمان میانی قرنیزهای سقفی انجام می‌شود.
لوله کشی آب و فاضلاب

معمولاً قطر لوله‌های آب کمتر از لوله‌های فاضلاب می‌باشد از این رو عبور دادن لوله‌های لوله‌های آب مقداری راحت‌تر از لوله‌های باشد معمولاً برای رد کردن لوله‌های فاضلاب از داخل در قسمت پایینی این دیوارها و در پشت قرنیزها مقداری فضای پهن در را برای عبور دادن لوله فاضلاب در نظر می‌گیرند به طور کلی قسمت پایینی و بین قرنیز‌های کف ساختمان آب و فاضلاب را عبور می‌دهند کردن  استانداردهای کشی و و تاسیسات در سازه‌های ال اس اف فعالیت‌های تاسیساتی می‌باشد

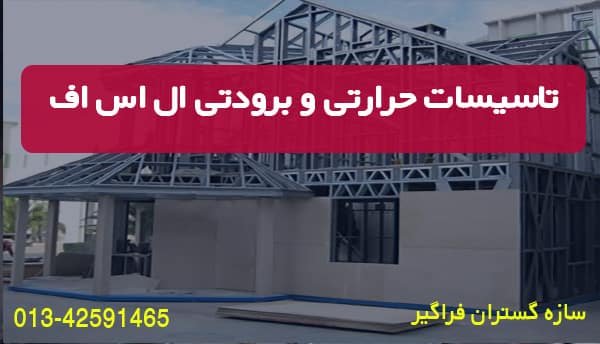

تاسیسات حرارتی و برودتی ال اس اف



تاسیسات حرارتی و برودتی ال اس اف

قسمتی از تاسیسات ال اس اف مربوط به تاسیسات حرارتی و برودتی می شود که در این قسمت به این موارد می پردازیم.

سازه‌های ال اس اف با استفاده از سازه‌های cfs که استیل نازکی می‌باشند، ساخته شده‌اند در این سازه‌ ها دیواره‌ ها به شکل دو جداره از استیل نبرد سرد با لایه توخالی ساخته می‌شوند. اصولاً از لایه توخالی برای عایق‌های حرارتی و برودتی استفاده می‌شود.

همچنین در لایه تو خالی می‌توان کابل‌ های برق یا لوله‌ های آب و گاز را قرار داد اکثر معماران برای ارائه بهترین تاسیسات حرارتی و برودتی سازه‌های ال اس اف از روش‌های مدرن استفاده می‌کنند. در روش‌های مدرن یا گرمایش و سرمایش از کف و دیوارهای ساختمان معمار در زمان طراحی محفظه‌ هایی را در کف یا دیواره‌ های ساختمان برای تبادل انرژی گرمایی یا سرمایش در نظر می‌گیرد.

سیستم‌ های گذشته که از اجاق شومینه بخاری پکیج و غیره استفاده می‌شد و تمام این سیستم‌ها فضایی را در اتاق اشغال می‌ نمودند. این سیستم ها هیچ فضایی را از اتاق مشغول نمی‌کنند و به اصطلاح دیوار و کف ساختمان باعث ایجاد انرژی‌ های حرارتی و برودتی می‌شوند تاسیسات حرارتی و برودتی سازه‌های ال اس اف نیز از آن قاعده پیروی می‌کنند.

تاسیسات ال اس اف، یکی از ساده‌ترین روش‌ های تاسیسات حرارتی و برودتی سازه‌ های ال اس اف که نیاز به هزینه بالایی ندارد عبور دادن  لوله‌های آب گرم و سرد از داخل دیوار های ال اس اف می‌باشد.

در این ساختار لوله‌ های آب سرد و گرم با فاصله از همدیگر از داخل دیوارها عبور می‌کنند و این یویه ها بدون عایق می‌باشند.

حرارت و بخاری که از لوله آب گرم ناشی می‌شود، دیوارها را گرم می‌کند و در نتیجه این حرارت به کل ساختمان منتقل می‌شود یا سرمایی که از لوله آب سرد به استیل دیواره دیواره‌ها می‌رسد، منجر به سرمای کل ساختمان می‌شود در این روش نیاز به عایق‌بندی لوله‌ها نمی‌باشد.

از معایب این روش در تاسیسات ال اس اف نیز می‌توان به اتلاف انرژی اشاره کرد. میزان انرژی که باید صرف گرم کردن یا سرد کردن آب شود و سپس در لوله‌ها شریان یابد و باعث ایجاد تاسیسات حرارتی و برودتی سازه‌های ال اس اف شود، بسیار زیاد می‌باشد و این میزان انرژی در واقع تلف می‌رود.

برای اینکه در انرژی صرف شده برای ایجاد تاسیسات حرارتی و برودتی سازه‌های ال اس اف از پکیج‌های دیواری استفاده می‌کنند پکیج‌ ها لوله کشی تا مقصد توسط عایق انجام می‌شود و فقط خود پکیج باعث ایجاد حرارت یا سرما در منطقه از دیوار می‌شود.

مشخصات فنی سازه‌های ال اس اف



ویژگی مشخصات
ضخامت سازه باربر 6/4 – 0/85 میلی‌متر
ضخامت سازه غیر باربر 0/4 – 0/85 میلی‌متر
جنس ورق گالوانیزه با پوشش 180 میکرون به بالا
اتصالات پیچ خودکار – جوش
شکل مقاطع Z و C و U و مقاطع ترکیبی
استاندارد طراحی بر اساس استاندارد انیستیتو آهن و فولاد آمریکا
وزن مرده سازه کمتر از ۰/۱ نیروی وارده در مقایسه با ساختمان‌های سنتی
کاربری ساختمان‌های مسکونی، مدارس، هتل‌ها، و خوابگاه‌ها
مقاومت در برابر زلزله وزن مرده کم و جذب بهتر انرژی، کاهش خطر تخریب ناگهانی

تاسیسات ال اس اف در ساختمان‌ها



نوع تاسیسات ال اس اف توضیحات
کابل‌کشی برق و تلفن عبور کابل‌ها در دیواره‌های ال اس اف که پهنای کافی دارند، با جایگاه‌های از پیش تعیین‌شده برای کابل‌ها
لوله‌کشی گاز لوله‌کشی در قسمت‌های بالایی ساختمان و در قرنیزهای سقفی انجام می‌شود، برای گرمایش بهتر
لوله‌کشی آب و فاضلاب عبور لوله‌های آب در قسمت‌های پایینی و پشت قرنیزهای کف ساختمان، فضای مخصوصی برای لوله‌ها در نظر گرفته شده است
تاسیسات حرارتی و برودتی استفاده از سیستم‌های گرمایش و سرمایش کف و دیوار، امکان تعبیه لوله‌های آب سرد و گرم در دیوارها بدون نیاز به عایق‌بندی
عایق‌بندی حرارتی و برودتی استفاده از عایق‌هایی مانند پشم شیشه در لایه میانی دیوارها، کمک به حفظ انرژی و کاهش اتلاف گرما و سرما

پکیج‌ها درون دیوار کار گذاشته می‌شوند و انرژی گرمایشی و سرمایشی در فضای خالی میانی دیوار پخش شده و ایجاد انرژی در کل ساختمان می‌شود این روش از عایق‌بندی مناسبی برخوردار است و به نسبت بهینه‌تر می‌باشد.

از طرفی دیگر عایق‌بندی‌ هایی که اکثراً از جنس پشم و شیشه بوده و در لایه میانی دیوارهای ال اس اف جای می‌گیرند به عنوان بهترین عایق سرما و گرما در نظر گرفته می‌شوند و در امر تاسیسات حرارتی و برودتی سازه‌های ال اس اف بسیار کمک می‌کنند.

شرکت سازه گستران فراگیر مجری ال اس اف در گیلان

شرکت سازه گستران فراگیر با بیش از ۱۵ سال تجربه در زمینه طراحی و اجرای انواع ساختمان‌های مدرن و کلاسیک با استفاده از سازه‌های ال اس اف در گیلان و ایران (LSF) و سنتی، آماده ارائه خدمات به شماست.

این شرکت قادر به اجرای هر نوع طرح و نقشه ویلایی، دوبلکس، تربلکس، اضافه بنا، آپارتمان، سالن و نمای ساختمان می‌باشد. همچنین، ما با تامین مصالح ساختمانی از مراکز و کارخانه‌ تولیدی ال اس اف با کمترین قیمت منطقه، انواع سازه، نما، حلب سقف، عایق سرما، گرما، صوت و عایق نانو و فایبرسمنت را فراهم می‌کنیم.
