وقتی صحبت از تراز کردن سازه ال اس اف می‌شود، دقیقا درباره‌ی همان مرحله‌ای حرف می‌زنیم که می‌تواند سرنوشت کل پروژه را تعیین کند. ما در سازه گستران، به‌عنوان تولیدکننده و مجری تخصصی سازه‌های LSF، به خوبی می‌دانیم که کوچک‌ترین بی‌دقتی در همین مرحله می‌تواند مشکلاتی به همراه داشته باشد که در ادامه پروژه اصلاح آن بسیار پرهزینه و زمان‌بر خواهد بود.
اهمیت تراز کردن در سازه‌های ال اس اف (LSF)
شاید در ابتدای کار، تراز بودن چندان به چشم نیاید؛ اما در تجربه‌های عملی ما در پروژه‌های متعدد سطح کشور، بارها دیده‌ایم که رعایت نکردن تراز در مراحل اولیه، باعث ایجاد تنش‌های ناخواسته در سازه، کاهش عمر مفید سیستم و حتی اختلال در نصب اجزای بعدی شده است.
ما در کارخانه ال اس اف سازه گستران همیشه تأکید می‌کنیم که فرآیند تراز کردن سازه ال اس اف نه یک کار جانبی، بلکه بخشی جدایی‌ناپذیر از طراحی مهندسی پروژه است.
در بسیاری از پروژه‌هایی که اجرا کرده‌ایم — از ویلای ساحلی در رامسر تا ساختمان اداری در تهران — رعایت تراز دقیق باعث شده ضمن افزایش سرعت نصب، کیفیت نهایی پروژه هم چشمگیر شود.
آشنایی با سازه ال اس اف (LSF) و حساسیت آن نسبت به تراز بودن
سازه‌های ال اس اف یا همان Light Steel Frame به دلیل ماهیت سبک و دقت‌محورشان، نسبت به کوچک‌ترین انحرافات حساس هستند. در مقایسه با سازه‌های سنتی، انحراف چند میلی‌متری در ستون‌ها یا دیوارهای LSF می‌تواند منجر به مشکلاتی مثل:
- بسته نشدن درب‌ها و پنجره‌ها
- ترک در پوشش‌های دیواری
- تغییر شکل سقف‌های معلق
- انتقال تنش به اتصالات سازه‌ای
ما به‌عنوان تولیدکننده سازه ال اس اف، همیشه در جلسات توجیهی قبل از اجرا به تیم‌های پروژه یادآور می‌شویم که هر میلی‌متر اهمیت دارد.

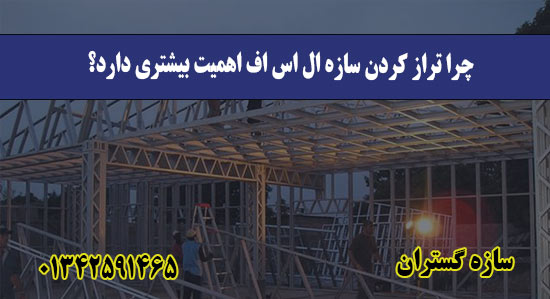

چرا تراز کردن سازه ال اس اف اهمیت بیشتری دارد؟
در سازه‌های فولادی سبک، نیروها به‌صورت یکنواخت در پروفیل‌ها و اتصالات توزیع می‌شوند. اگر تراز نباشد:
- انتقال بارها به شکل نامتوازن صورت می‌گیرد.
- اتصالات تحت نیروهای پیش‌بینی نشده قرار می‌گیرند.
- احتمال کمانش موضعی افزایش می‌یابد.
- شکل‌پذیری سازه کاهش پیدا می‌کند و در برابر زلزله آسیب‌پذیرتر می‌شود.
در پروژه‌ای که سال گذشته برای یک مجموعه تجاری در شیراز اجرا کردیم، به دلیل آماده‌سازی دقیق فونداسیون و کنترل چندمرحله‌ای تراز، سرعت اجرای سازه نزدیک به ۳۰٪ افزایش یافت و هیچ نیازی به اصلاحات بعدی نبود. این تفاوت دقیقاً به خاطر وسواس ما در تراز اولیه بود.
پیشنهادی: ال اس اف در رشت

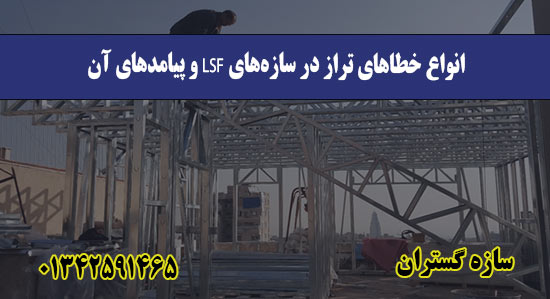

انواع خطاهای تراز در سازه‌های LSF و پیامدهای آن
بیایید کمی فنی‌تر شویم. بر اساس تجربه تیم فنی سازه گستران، خطاهای تراز معمولاً در سه دسته قرار می‌گیرند:
۱. خطاهای افقی
این خطاها معمولاً در زمان نصب فریم‌ها و شاسی‌بندی رخ می‌دهند. کوچک‌ترین انحراف در راستای طولی سازه می‌تواند منجر به ایجاد انحنا در کل دیوار شود.
۲. خطاهای عمودی
عدم تراز در راستای عمودی باعث کج شدن ستون‌ها، سنگینی نامتعادل بار سقف و باز نشدن صحیح درب و پنجره‌ها می‌شود.
۳. پیچیدگی (Twist)
در برخی موارد دیده‌ایم که پروفیل‌ها در حین نصب دچار پیچش می‌شوند که می‌تواند پایداری کل اسکلت را تحت تاثیر قرار دهد.
ما در سازه گستران برای هر یک از این موارد، پروتکل‌های کنترلی تدوین کرده‌ایم تا خطا در نطفه خفه شود.

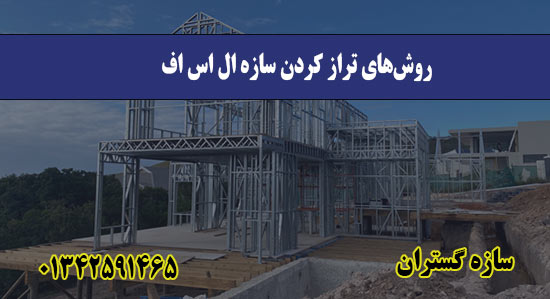

روش‌های تراز کردن سازه ال اس اف
ما در پروژه‌های اجرایی خود از چند روش برای تراز کردن سازه ال اس اف بهره می‌گیریم:
تراز دستی با ابزارهای سنتی
در پروژه‌های کوچک‌تر یا در بخش‌های ابتدایی، استفاده از تراز بنایی، ریسمان کار و شاقول همچنان کاربرد دارد؛ البته به شرط آن‌که با دقت و کنترل‌های مکرر همراه باشد.
استفاده از ابزارهای لیزری
تراز لیزری خطی، نقطه‌ای و گردان بخش جدایی‌ناپذیر از اجرای ما شده است. این تجهیزات با دقت میلی‌متری و سرعت بالا به تیم ما امکان می‌دهد تا هر قطعه از سازه ال اس اف را در موقعیت درست خود نصب کنیم.
نرم‌افزارهای کنترل تراز در پروژه‌های بزرگ
در برخی پروژه‌های بزرگ صنعتی یا برج‌های چندطبقه که اخیراً برای یکی از کارفرمایان صنعتی در اصفهان انجام دادیم، از سیستم‌های دیجیتال و نرم‌افزارهای کنترل ژئودزیک برای صحت‌سنجی کل سازه استفاده کردیم.
شما هم پروژه‌ای در دست دارید که اجرای دقیق آن برایتان اهمیت دارد؟ تجربه مشابهی در پروژه‌های LSF داشته‌اید؟ خوشحال می‌شویم در بخش نظرات تجربه‌تان را با ما و سایر همراهان سازه گستران به اشتراک بگذارید. به دنبال تولیدکننده سازه ال اس اف با اجرای دقیق هستید؟ ما در سازه گستران آماده‌ایم تا پروژه شما را با دقت مهندسی و حساسیت اجرایی آغاز کنیم.
تجهیزات مورد استفاده در تراز کردن سازه ال اس اف
در فرآیند تراز کردن سازه ال اس اف، بهره‌گیری از تجهیزات دقیق و تخصصی یکی از اساسی‌ترین عوامل موفقیت در اجرای سازه ال اس اف محسوب می‌شود. ما در سازه گستران با شناخت حساسیت‌های این سیستم، همواره سعی کرده‌ایم به‌روزترین ابزارها را در اختیار تیم اجرایی خود قرار دهیم تا درصد خطا را به حداقل ممکن برسانیم.
مهم‌ترین تجهیزات مورد استفاده در تراز کردن سازه ال اس اف
| ابزار | کاربرد | مزیت کلیدی | موقعیت استفاده |
|---|---|---|---|
| تراز لیزری خطی | تعیین دقیق خطوط افقی و عمودی | دقت بالا در زمان نصب دیوارها و فریم‌ها | تمامی پروژه‌ها |
| تراز لیزری گردان | کنترل همزمان چند محور | سرعت عمل در تراز سطوح گسترده | پروژه‌های صنعتی و طبقاتی |
| متر لیزری دیجیتال | اندازه‌گیری دقیق فواصل | جلوگیری از خطاهای انسانی | جانمایی فریم‌ها |
| جک‌های تنظیم پروفیل | تنظیم دقیق ارتفاع و زاویه فریم‌ها | اصلاح سریع انحرافات | حین نصب اولیه فریم‌ها |
| شاقول دیجیتال | کنترل عمودی بودن ستون‌ها | جلوگیری از انحراف عمودی | نصب ستون‌ها و دیوارها |
در پروژه احداث مجموعه مسکونی در منطقه لواسان تهران، استفاده از تراز لیزری گردان باعث شد در شرایط باد شدید، کنترل دقیق تراز سقف پنل‌ها را تنها با سه نفر نیروی فنی در بازه زمانی بسیار کوتاه انجام دهیم.
نکات اجرایی مهم در تراز کردن سازه ال اس اف
تراز کردن سازه ال اس اف، در اجرای سازه ال اس اف، تنها در اختیار داشتن ابزار دقیق کافی نیست؛ بلکه رعایت گام به گام اصول اجرایی، ضامن موفقیت کار خواهد بود. ما در سازه گستران، برای تراز کردن سازه ال اس اف به نکات ظریفی پایبندیم که به ظاهر ساده، اما در عمل تعیین‌کننده هستند.
نکاتی که ما در اجرای پروژه‌ها رعایت می‌کنیم:
- بازرسی فونداسیون قبل از شروع کار: کوچک‌ترین شیب در کف فونداسیون می‌تواند به مشکلات عمده در تراز نهایی منجر شود.
- کنترل وضعیت رطوبتی محل اجرا: شرایط رطوبت و انبساط مصالح می‌تواند در دقت تراز تاثیر بگذارد.
- بازنگری تراز در هر مرحله از نصب: پس از نصب هر ماژول، بازبینی تراز آن با تجهیزات لیزری ضروری است.
- استفاده از پیچ‌های قابل تنظیم اولیه: در مرحله اولیه، پروفیل‌ها با پیچ‌های موقت نصب می‌شوند تا امکان اصلاح وجود داشته باشد.
- کنترل نهایی بعد از نصب کامل اسکلت: پس از اتمام نصب کل اسکلت، بررسی جامع و ثبت گزارش انجام می‌شود.
تجربه سازه گستران در اجرای دقیق تراز سازه‌های LSF
در مقام تولیدکننده سازه ال اس اف، ما با پروژه‌های متعددی روبرو بوده‌ایم که هریک شرایط خاص خود را داشته‌اند. تجربه‌هایی که امروز آن‌ها را به رویه‌های استاندارد مجموعه تبدیل کرده‌ایم.
مثال عملی:
در سال گذشته پروژه ساخت ساختمان اداری در منطقه آزاد انزلی را اجرا کردیم. به دلیل خاک نرم ساحلی، خطر نشست فونداسیون وجود داشت. ما ابتدا با مشاوره ژئوتکنیک، طراحی فونداسیون عمیق را به کار گرفتیم. سپس حین اجرای اسکلت فلزی سبک، در هر طبقه پس از نصب هر ۳ ماژول، کنترل تراز را با تراز لیزری گردان و شاقول دیجیتال انجام دادیم.
نتیجه این حساسیت:
- انحراف نهایی سازه کمتر از ۲ میلی‌متر
- زمان اتمام اسکلت‌بندی تنها در ۱۷ روز
- عدم نیاز به اصلاحات پرهزینه بعدی
اشتباهات رایج در تراز کردن سازه‌های ال اس اف (و راهکارهای ما)
تراز کردن سازه ال اس اف، در طی سال‌ها اجرای پروژه‌های متنوع، بارها مشاهده کرده‌ایم که برخی اشتباهات تکراری می‌توانند روند اجرای سازه ال اس اف را مختل کنند. خوشبختانه ما در سازه گستران برای هر یک از این خطاهای بالقوه، راهکارهای عملیاتی اثربخش تدوین کرده‌ایم:
رایج‌ترین اشتباهات و راهکارهای سازه گستران:
آماده‌سازی نامناسب سطح فونداسیون
راهکار ما: استفاده از تیم ژئودزیک و نقشه‌برداری با تجهیزات لیزری قبل از شروع اسکلت‌بندی.
عدم کالیبراسیون تجهیزات تراز
راهکار ما: اجرای برنامه منظم تست و کالیبراسیون دوره‌ای دستگاه‌های تراز دیجیتال.
سرعت بیش از حد تیم اجرایی در مراحل نصب
راهکار ما: تعریف بازه‌های بازرسی پس از هر ۵ ماژول نصب شده برای بازبینی تراز پیش از ادامه کار.
عدم استفاده از پیچ‌های موقت تنظیم اولیه
راهکار ما: الزام نصب اولیه تمام پروفیل‌ها با پیچ‌های قابل تنظیم جهت اصلاح احتمالی انحراف.
در صورتی که شما هم با یکی از این چالش‌ها در پروژه‌تان روبرو هستید، می‌توانید در بخش نظرات سناریوی خود را شرح دهید تا تیم فنی سازه گستران راهکار تخصصی آن را ارائه دهد.
چک لیست طلایی سازه گستران برای تراز کردن سازه ال اس اف
به‌عنوان تولیدکننده و مجری تخصصی در اجرای سازه ال اس اف، ما در سازه گستران چک‌لیست استانداردی را طراحی کرده‌ایم که کلیه مراحل کنترل تراز را پوشش می‌دهد:
چک لیست تراز سازه ال اس اف:
- بازرسی ژئوتکنیک فونداسیون
- اجرای تست لیزری اولیه سطح فونداسیون
- جانمایی اولیه پروفیل‌ها با پیچ‌های موقت قابل تنظیم
- کنترل تراز پس از نصب هر ماژول
- اجرای بازبینی تیم کنترل کیفیت در پایان هر شیفت
- پایش نهایی کل اسکلت قبل از آغاز نازک‌کاری
- مستندسازی کلیه نتایج تراز در پرونده پروژه
جمع بندی و توصیه‌های نهایی
تراز کردن سازه ال اس اف نقطه‌ای نیست که بتوان در آن تسامح به خرج داد. ما در سازه گستران طی ده‌ها پروژه با شرایط اقلیمی و سازه‌ای متفاوت به تجربه‌ای رسیده‌ایم که امروز در اختیار شما قرار می‌دهیم.
تراز دقیق یعنی:
- کاهش هزینه‌های اصلاحات
- تضمین عمر مفید سازه
- سرعت بالاتر اجرا
- آرامش خاطر کارفرما
پیشنهاد می‌کنیم اگر تصمیم به اجرای سازه ال اس اف دارید، همین حالا جلسه مشاوره تخصصی با تیم مهندسی سازه گستران را رزرو نمایید. شما هم تجربه‌ای از پروژه‌های LSF دارید؟ چالش‌ها و تجربیات خود را در بخش نظرات با ما به اشتراک بگذارید تا دیگران نیز از آن بهره‌مند شوند. همچنین اگر این مقاله برایتان مفید بود، می‌توانید آن را با همکاران فنی و مدیران پروژه به اشتراک بگذارید تا اطلاعات دقیق و تخصصی در اختیار آنان نیز قرار گیرد.
